2.Требования к изображению компонентов ландшафта на спортивной карте
(в значительной степени использованы материалы Виктора Максимовича Алешина)

Рельеф

Для спортивного ориентирования рельеф является определяющим компонентом ландшафта как с точки зрения объекта чтения карты, так и с точки зрения проходимости местности.
Элементы рельефа - наиболее объективные и достоверные объекты чтения карты, они наиболее стабильны по времени по сравнению с другими компонентами ландшафта.Расчлененность рельефа, перепад высот, крутизна склонов
непосредственно определяют условия проходимости местности. Рельеф влияет на проходимость косвенно, обусловливая своими формами наличие определенных почв и растительности.
В настоящее время на топографических картах наиболее распространен способ изображения рельефа горизонталями. Горизонтали - это линии пересечения секущих плоскостей одного уровня с земной поверхностью, спроектированные на горизонтальную плоскость. Сечение земной поверхности вертикальной плоскостью, проведенной в интересующем нас направлении, будем называть профилем склона. Расстояние по вертикали между секущими плоскостями одного уровня называется высотой сечения (h), а расстояние между горизонталями вдоль проекции профиля склона-наложением (d). Направление понижения склона указывается специальным знаком - берг-штрихом.
Рельеф на спортивных картах изображают при помощи горизонталей и специальных знаков. При этом используют основные, вспомогательные и утолщенные горизонтали. Основные проводятся чеоез целое сечение, принятое для данной карты. Вспомогательные применяются для дополнения изображения, выполненного основными горизонталями. Их проводят примерно на половине высоты сечения - допустимое смещение по высоте до четверти сечения. Прибегать к ним следует, лишь когда они несут дополнительную информацию об элементах рельефа, изобразить которые без них невозможно. Между двумя основными горизонталями допускается изображать только одну вспомогательную. Для быстрой и грубой оценки высот каждую пятую основную горизонталь утолщают. При картографировании слабопересеченной местности или при изображении мелких изолированных элементов на картах с утолщенными горизонталями этого можно не делать.
Критерием выбора высоты сечения при составлении конкретной карты служат характер склонов, их насыщенность элементами рельефа, которые составитель считает необходимым показать на карте. Высоту сечения надо выбирать такой, чтобы на характерных склонах картографируемого района между соседними секущими плоскостями находилось не более двух элементов рельефа. Тогда составителю хватит основных и вспомогательных горизонталей для показа всех элементов и соблюдения их "этажности" на склоне.
Действующие условные знаки для спортивных карт допускают изображение положительных элементов рельефа без пояснения их бергштрихами - это разгружает карту. Вопрос о количестве бергштрихов и месте их размещения должен решаться в каждом конкретном случае. Основное правило в общей форме можно сформулировать так: при взгляде на очень ограниченную площадь карты (~ 1 - 2 см2) направление склонов должно читаться однозначно.

Способ изображения рельефа горизонталями на спортивных картах имеет некоторые особенности. Смысл их заключается в том,. что помимо основного назначения - быть линией одного определенного уровня горизонталь на спортивной карте должна давать максимум информации для чтения карты. Вот эти особенности:
1) горизонталь должна совпадать с подошвой и бровкой склонов, подробно описывая все детали этих линий;
2) основные и вспомогательные горизонтали должны отражать все небольшие элементы рельефа, высотой или глубиной более-1/3 выбранной высоты сечения, особенно на склонах; недопустимо-опускать элементы рельефа из-за того, что они "не попали в сечение";

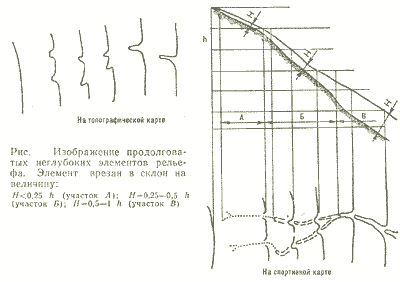

3) элементы рельефа на склонах, особенно пологих, имеющие четкие очертания на местности (неглубокие лощины с четкими бровками, ребра), должны изображаться на карте непрерывающимся рисунком горизонталей или специальных знаков (см.рис.); при этом одна горизонталь может давать количественную характеристику (высоту, глубину) элемента рельефа.
